Sigurnosni ventili opružni, ravni TIP SVOP-P

U PDF dokumentu ispod nalaze se detaljne informacije o ovom proizvodu

PN 16,  PN 25;  DN 15 - 100

Sigurnosni ventili opružni, ravni TIP SVOP-P

PRIMJENA

Koristi se kao sigurnosni ventil za tekuće i plinovite neagresivne medije, te kao prestrujni ventil (izlazna strana je potpuno brtvljena).


TEHNIČKI PODACI

Osnovne dimenzije sigurnosnih ventila navedene su u Tabelama 2. i 3. Puni otvor pladnja postiže se kod 20%-tnog  povišenja tlaka baždarenja. Maksimalna radna temperatura 1100 C (253 K - 393 K).


MATERIJALI

Izrađeni je od materijala navedenih u Tabeli 1.


ISPITIVANJE

Sigurnosni ventil ispitan je u skladu s DIN 3481.


ISPORUKA

Isporučuje se zaštićen od korozije, a priključne navojne površine zaštićene su od mehaničkih oštećenja.

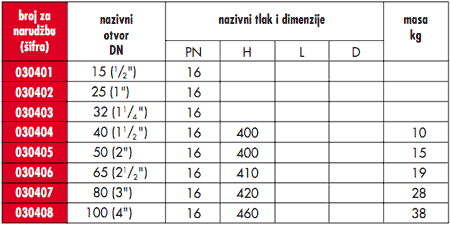

TABELA 2 - DIMENZIJE I MASE ZA SVOP - P, PN 16

TABELA 3 - DIMENZIJE I MASE ZA SVOP - P, PN 25

PRIMJER ZA NARUDŽBU: 030503

SVOP-P             - DN 40              - PN 25              - tekući naftni plin
tip ventila        nazivni otvor        nazivni tlak         radni medij
