Sigurnosni ventili zaklopni TIP SVZ-P

U PDF dokumentu ispod nalaze se detaljne informacije o ovom proizvodu

Sigurnosni ventili zaklopni TIP SVZ-P

OPIS

Sigurnosni ventil zaklopni je nazivnog tlaka PN 16 ili PN 25, a izrađuje se u ravnoj izvedbi s prirubničkim spojem u skladu s HRN M.B6.053 (DIN 2533)


PRIMJENA

Koristi se u cjevovodnim postrojenjima za neagresivne plinove i tekućine do temperature 393 K (120° C). Osigurava postrojenje u području tlaka od 3,5 - 1000 kPa.


MATERIJALI

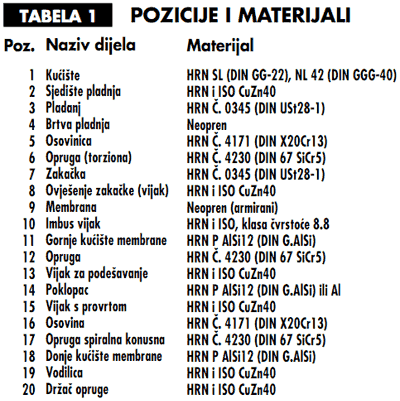

Izrađen je od materijala navedenih u Tabeli 1. Na posebni zahtjev isporučuje se i iz drugih odgovarajućih materijala.


NAČIN SPAJANJA

Ugradbene mjere su u skladu s HRN M. C5.031 (DIN 3300). Na posebni zahtjev isporučuju se i prema drugim standardima.


ISPITIVANJE

Vrši se tlačna proba kućišta i brtvljenje zapornog tijela vodom i zrakom u skladu s HRN M.C5.010. Ispitivanje funkcionalnosti vrši se prema DIN 3381. Za svaki ventil izdaje se Uvjerenje o tvorničkom ispitivanju.


ISPORUKA

Isporučuje se zaštićen od korozije, a priključna prirubnička površina osigurana je od mehaničkih oštećenja.

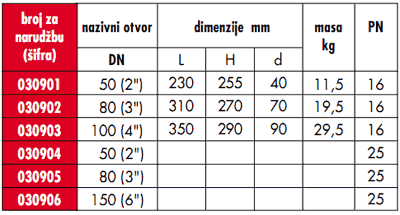

TABELA 2 - DIMENZIJE I MASE

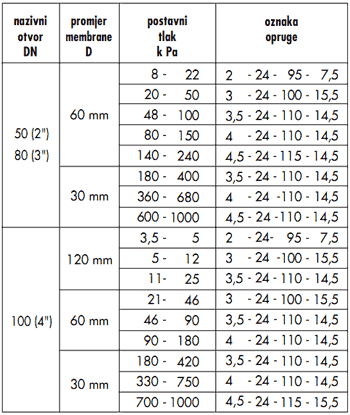

TABELA 3 - OPSEZI POSTAVLJANJA TLAKA I OZNAKE OPRUGE

PRIMJER ZA NARUDŽBU: 030905

SVZ         - DN 80     - 120 kPa      - D               - prirodni plin
tip         nazivni     postavni     izvedba: D-desna    radni medij
ventila        otvor        tlak                L-lijeva

UPUTA ZA RAD

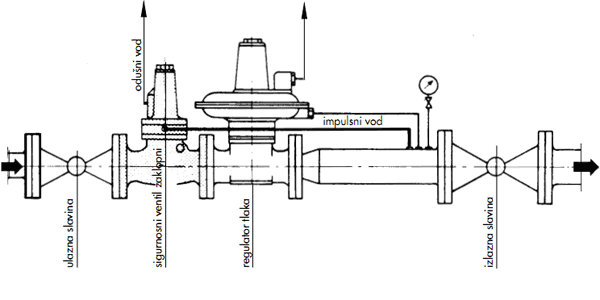

Ugradnja ventila:
Ugrađuje se uzvodno od regulatora tlaka plina prema strelici smjera na kućištu i na taj način osiguravauređaje od previsokog tlaka.  Kod porasta tlaka iznad podešene vrijednosti automatski zatvara protok plina. Ponovno se može otvoriti samo ručno nakon što se nizvodno uspostavi podešeni tlak.

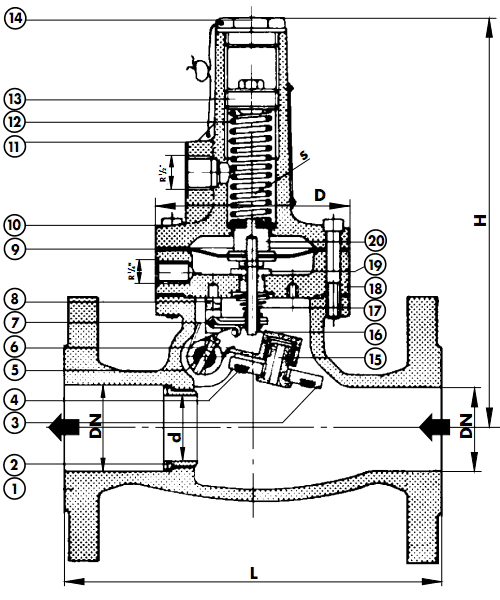

ZATVARANJE (AKTIVIRANJE) VENTILA

Prostor pod membranom impulsnim vodom spojen je s procesnim cjevovodom. Kod porasta tlaka u tom prostoru iznad podešenog oprugom (12), membrana (9) preko osovine(16) povlači zakačku (7) koja nakon podizanja do određene visine oslobađa pladanj (3). Napon torzione opruge (6) pritvara pladanj (3) uz sjedište ventila (2). Dodatna sila brtvljenja postiže se silom medija na pladanj. Ovako zatvoren ventil može se samo ručno otvoriti.

OTVARANJE (DEBLOKIRANJE) VENTILA

Zatvoreni (Z) i otvoreni (O) položaj ventila pokazuje strelica na povratnoj osovini. Otvaranje (deblokiranje) zatvorenog ventila (strelica na "Z") vrši se ručno sljedećim redom.

• Skinuti zaštitni čep
• Ključem 10 mm okrenuti povratnu osovinu u smjeru strelice na kućištu za nekoliko milimetara
• Pričekati u tom položaju 4-5 sekundi tj. dok se tlakovi ispred i iza pladnja ne izjednače
• Nastaviti okretati ključ prema oznaci "O" dok se ne osjeti da je pladanj zakačen
• Ulaznu a zatim izlaznu slavinu na procesnom cjevovodu lagano otvoriti. Time je SVZ spreman za pogon.

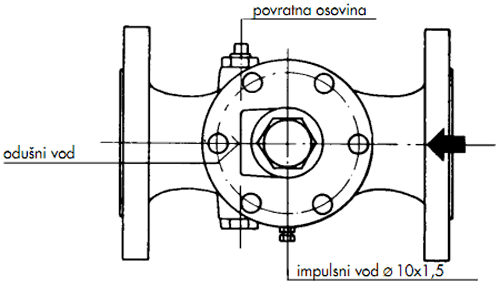

IZVEDBA

Ventili se izrađuju u više konstrukcijskih izvedbi koje semeđusobno razlikuju po položaju povratne poluge, odušnog voda i impulsnog priključka. Međusobni položaj tih elemenata može se mijenjati jednostavnim zahvatima rastavljanja i ponovnog sastavljanja, već prema tome kakav se položaj želi. Da bi se promijenio položaj odušnog voda ili impulsnog voda potrebno je skinuti imbus vijke (10), a gornje ili donje kućište membrane (11 ili 18) zaokrenuti u željeni položaj. Impulsni priključak može se zakretati za 180° s tim da se promijeni položaj ovješenja zakačke (7) za 180°. Kod ovih radnji nije potrebno skidati plombu niti ponovno podešavati ventil. Na slici je prikazana standardna tzv. desna izvedba (izdanak povratne osovine za ključ br. 10 je na desnoj strani gledajući u smjeru protoka plina). Lijeva izvedba je s izdankom povratne osovine na lijevoj strani.
Kod narudžbe obvezno navesti vrstu izvedbe.

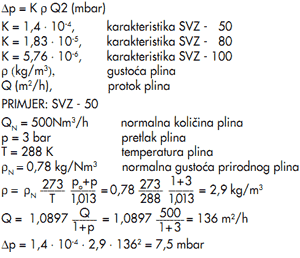

PRORAČUN PADA TLAKA KROZ VENTIL

OPASKA

U slučaju da pladanj ne ostaje zakrenut u otvorenom polžaju potrebno je provjeriti tlak plina sa ventila. Mora biti maniji od tlaka aktiviranja SVZ-a koji je otisnut na natpisnoj pločici.
