Plinski skupljači kondenzata TIP PSK

U PDF dokumentu ispod nalaze se detaljne informacije o ovom proizvodu

PN 16, DN 50-250

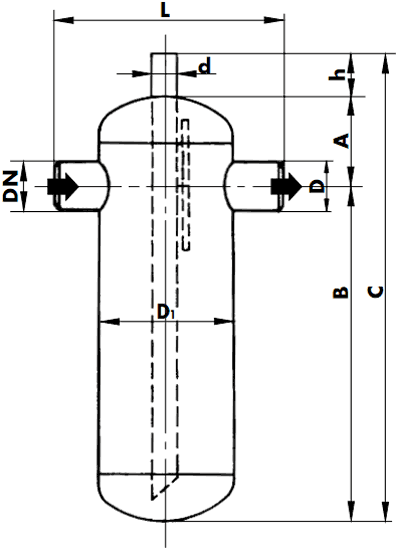

Plinski skupljači kondenzata TIP PSK

PRIMJENA

Koriste se u plinovodima za odvajanje tekućih faza iz plinovitih neagresivnih medija. Ugrađuju se na najnižem dijelu plinovoda, ispod točke smrzavanja uz obveznu antikorozivnu zaštitu.


MATERIJALI

Izrađen je od bešavnih cijevi HRN Č. 1212 (DIN St35-4) u skladu s HRN C.B5.122 (DIN 2448) i podnica HRN Č. 1202 (DIN HI) - kotlovski lim.


NAČIN SPAJANJA

Vanjski promjeri cijevnih priključaka su u skladu s ANSI B 36.10 i odgovarajućim DIN standardom, a spajanje je čeonim zavarom.


IZVEDBA

Izvodi se u zavarenoj izvedbi, a ugrađuje se u vertikalnom položaju. Priključni plinovod izvodi se s nagibom prema skupljaču kondenzata.


ISPITIVANJE

Provodi se tlačna proba vodom u skladu s HRN M.E2.200 i 202.

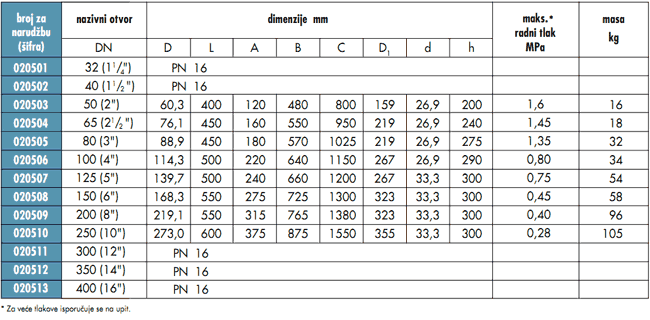

TABELA 1 - DIMENZIJE, MASE I MAKSIMALNI RADNI TLAKOVI

PRIMJER ZA NARUDŽBU: 020506

PSK                 - DN 100              - PN 16             - 0,7 MPa                -prirodni plin
tip odvajača        nazivni otvor         nazivni tlak        maks. radni tlak         radni medij
kondenzata
