U PDF dokumentu ispod nalaze se detaljne informacije o ovom proizvodu
PN 16, DN 8

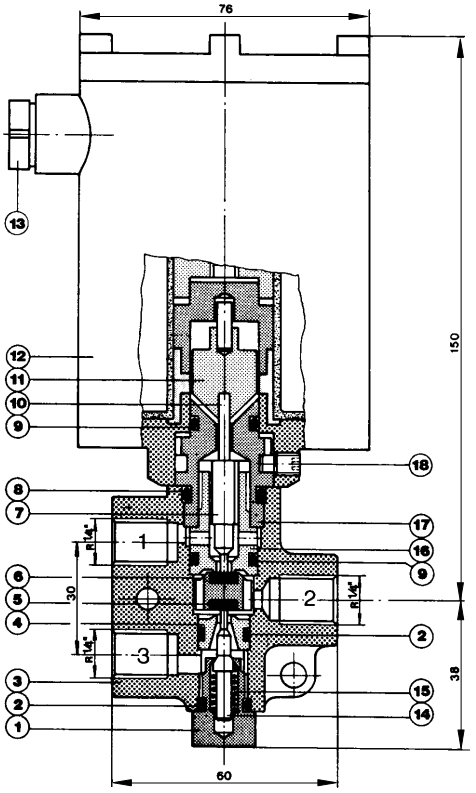

Elektromagnetski razvodnik EMR-2/3
.gif "Elektromagnetski razvodnik EMR-2-3")
OPIS
Elektromagnetski razvodnik nazivnog je tlaka PN 16 i nazivnog otvora DN 8 (R 1/4"). Promjer sapnice je Ø 4 mm. Izrađuje se u ravnoj izvedbi s navojnim spojem u skladu s HRN M.B0.056 (DIN 2999). Izvedba je u skladu s DIN 3394, grupa A. Način rada je prema slijedećoj shemi:
PRIMJENA
Koristi se u cjevovodnim instalacijama za neagresivne plinove do temperature 333 K (60°C). Dozvoljena temperatura okoline od 233 do 323 K. Osigurava postrojenje u području tlaka od 0-0,6 MPa. Na posebni zahtjev isporučuje se i za viši tlak. Smjer ugradnje označen je na kućištu. Preporuča se elektromagnet okrenuti gore.
TEHNIČKI PODACI
Protueksplozijska izvedba s pobudnim naponom 24 V =, nazivne struje 0,58 A i nazivne snage 14 VA. Dozvoljeno odstupanje pobudnog napona ±10%. Stupanj električne zaštite S-IP 65, Exd ll CT 5. Ventil je predviđen za trajni pogon (ED 100%), maksimalna učestalost uključivanja 60/min. Maksimalni radni tlak 0,6 MPa. Masa ventila je ~ 2,5 kg.
MATERIJALI

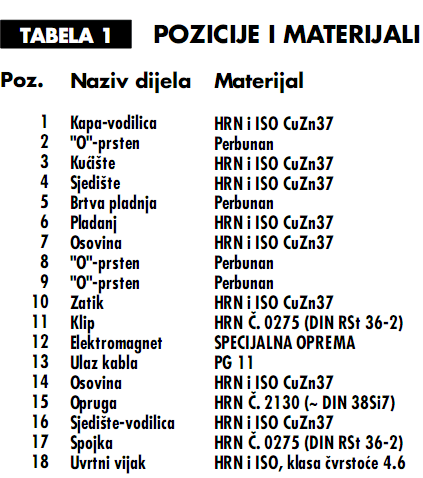

Izrađen je od materijala navedenih u Tabeli 1. Na poseban zahtjev isporučuje se i iz drugih odgovarajućih materijala.
ISPITIVANJE
Ventil
Provodi se tlačna proba kućišta vodom u skladu s HRN M.C5.010, a zrakom kontrola vanjske i unutarnje nepropusnosti, te kontrola funkcionalnosti. Za svaki ventil izdaje se Uvjerenje o tvorničkom ispitivanju.
Elektromagnet
Elektromagnet tip EM izvodi se u protueksplozijskoj zaštiti Exd II CT5 u skladu s HRN NS8.011, te u standardnoj izvedbi IP 65. Isporučuje se za istosmjernu struju s pobudnim naponom 24 V i220 V.
ISPORUKA
Isporučuje se zaštićen od korozije, a navojni priključci osigurani su od mehaničkih oštećenja.
PRIMJER ZA NARUDŽBU: 050101
EMR-2/3 - DN 8 - 0,5 MPa - 24 V = - dušik - S - izvedba
tip ventila nazivni otvor maks.radni tlak pobudni napon radni medij električna zaštita
