Elektromagnetski ventili EMV-N

Elektromagnetski ventil nazivnog je tlaka PN 10, a izrađuje se u ravnoj izvedbi s navojnim spojem u skladu s HRN M.B0.056 (DIN 2999). Izvedba je u skladu s DIN 3394, grupa A. Podelektričnim naponom ventil je otvoren.



Koristi se u cjevovodnim postrojenjima za neagresivne plinove do temperature 333 K (60°C). Dozvoljena temperatura okoline do 323 K (50°C). Osigurava postrojenje u području tlaka od

0-50 kPa. Na posebni zahtjev isporučuje se i za viši tlak. Smjer ugradnje označen je na kućištu. Preporuča se elektromagnet okrenuti gore.



Standardna izvedba s pobudnim naponom 220 V, 50 Hz. Dozvoljeno odstupanje pobudnog napona ± 10 %. Na poseban zahtjev isporučujemo ventile za istosmjernu struju s pobudnim naponom 24 V i 48 V, te 24, 48 V, 50 Hz. Stupanj električne zaštite IP 54. Ventil je predviđen za trajni pogon (ED 100%), maksimalna učestalost uključivanja 30/min. Maksimalni radni tlak 50 kPa.

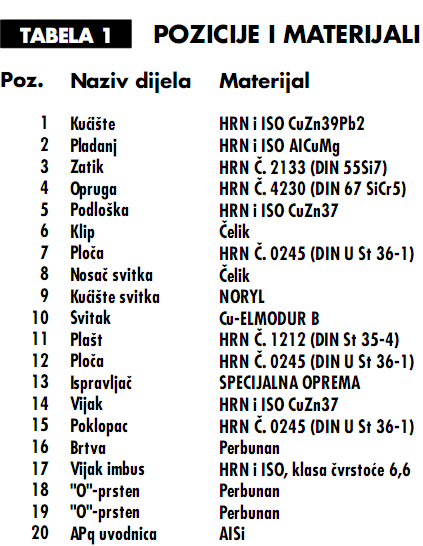

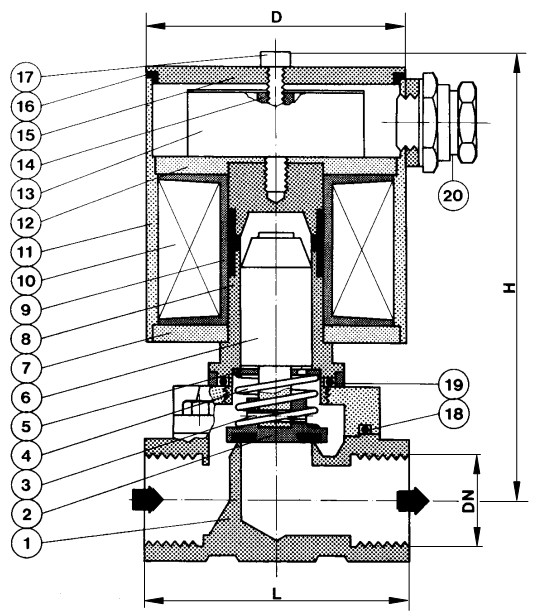

Izrađen je od materijala navedenih u Tabeli 1. Na poseban zahtjev isporučuje se i iz drugih odgovarajućih materijala.



Provodi se tlačna proba kućišta vodom u skladu s HRN M.C5.010, a zrakom kontrola vanjske i unutarnje nepropusnosti, te kontrola funkcionalnosti. Za svaki ventil izdaje se Uvjerenje o tvorničkom ispitivanju.



Isporučuje se zaštićen od korozije, a navojni priključci osigurani su od mehaničkih oštećenja.

EMV-N               -DN 25                  -220 V, 50Hz            -voda

tip ventila         nazivni otvor          pobudni napon         radni medij
