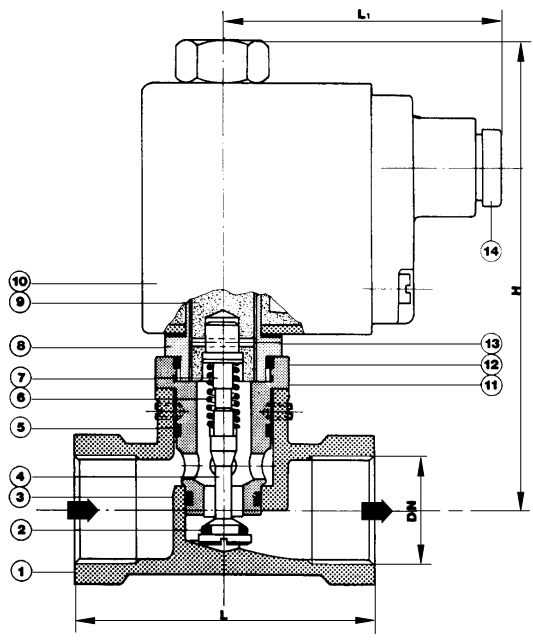

Elektromagnetski ventili EMV-NZ

Elektromagnetski ventil nazivnog je tlaka PN 10, a izrađuje se u ravnoj izvedbi s navojnim spojem u skladu s HRN M.B0.056 (DIN 2999). Izvedba je u skladu s DIN 3394. Podelektričnim naponom ventil je zatvoren.



Koristi se u cjevovodnim postrojenjima za neagresivne plinove do temperature 333 K (60°C). Dozvoljena temperatura okoline do 323 K (50°C). Osigurava postrojenje u području tlaka od 0-50 kPa. Na posebni zahtjev isporučuje se i za viši tlak.

Smjer ugradnje označen je na kučištu. Preporuča se elektromagnet okrenuti gore.

Standardna izvedba s pobudnim naponom 220 V, 50 Hz. Dozvoljeno odstupanje pobudnog napona ± 10 %. Na poseban zahtjev isporučujemo ventile za istosmjernu struju s pobudnim naponom 24 V  te 24 V, 50 Hz.

Stupanj električne zaštite IP 65. Ventil je predviđen za trajni pogon (ED 100%), maksimalna učestalost uključivanja 60/min. Maksimalni radni tlak 50 kPa.

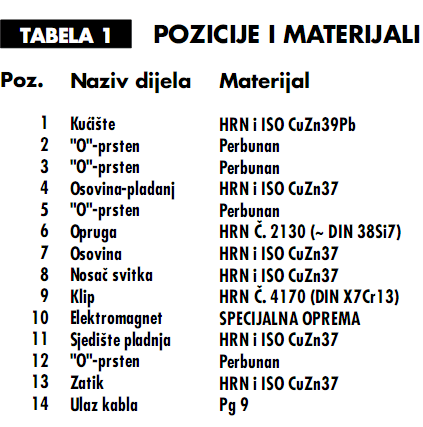

Izrađen je od materijala navedenih u Tabeli 1. Na poseban zahtjev isporučuje se i iz drugih odgovarajućih materijala.



Provodi se tlačna proba kućišta vodom u skladu s HRN M.C5.010, a zrakom kontrola vanjske i unutarnje nepropusnosti, te kontrola funkcionalnosti. Za svaki ventil izdaje se Uvjerenje o tvorničkom ispitivanju.



Isporučuje se zaštićen od korozije, a navojni priključci osigurani su od mehaničkih oštećenja.



Pridržavamo pravo tehničkih izmjena u cilju poboljšanja kvalitete





EMV-NZ            -DN 20                  -50 kPa                      -220 V, 50 Hz             -prirodni plin

tip ventila         nazivni otvor         maks.radni tlak         pobudni napon         radni medij
