U PDF dokumentu ispod nalaze se detaljne informacije o ovom proizvodu
PN 150 Ib, DN 50 - 100
Troputni ventil pneumatski TIP TVP-P
OPIS
Troputni ventil je nazivnog tlaka PN 150 lb, a izrađuje se s prirubničkim priključcima u skladu s ANSI B 16.5. Na zahtjev isporučujemo i prema drugim standardima i za druge tlakove.
PRIMJENA
Koriste se u cjevovodnim postrojenjima za preradu nafte i plina do temperature 363 K (90° C).
NAČIN SPAJANJA
Priključci su prirubnički u skladu su s ANSI B 16.5. Na zahtjev isporučuje se i prema ostalim standardima.

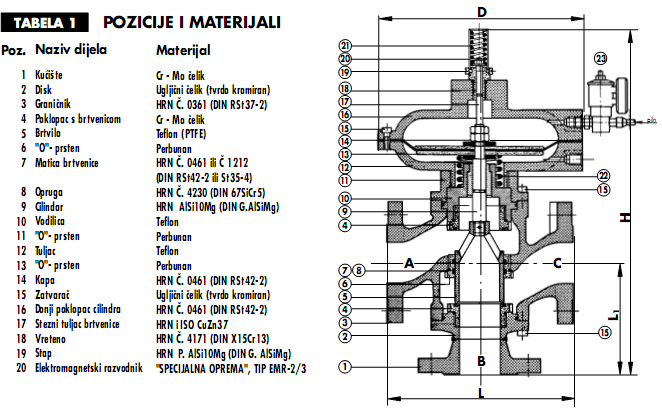

MATERIJALI
Izrađen je od materijala navedenih u Tabeli 1. Na poseban zahtjev isporučuje se i iz drugih odgovarajućih materijala.
TEHNIČKI PODACI
Osnovne dimenzije troputnog ventila navedene su u Tabeli 2. Način prolaza medija prikazan je na slijedećim shemama:
Upravljanje se provodi elektromagnetskim razvodnikom EMR-2/3. Pogonski medij je instrumentacijski plin tlaka 0,1- 0,14 MPa.
ISPITIVANJE
Troputni ventil ispitan je u skladu s HRN M.C5.010. Za svaki ventil izdaje se Uvjerenje o tvorničkom ispitivanju.
ISPORUKA
Isporučuje se zaštićen od korozije, a prirubničke površine osigurane su od mehaničkih oštećenja.
PRIMJER ZA NARUDŽBU: 060701
TVP-P - DN 50 - PN 150 Ib - prirodni plin
tip ventila nazivni otvor nazivni tlak radni medij
