U PDF dokumentu ispod nalaze se detaljne informacije o ovom proizvodu
PN 16, DN 40-2O0
Ventil s dvostruko djelujućom membranom TIP VDM
OPIS
Ventil s dvostruko djelujućom membranom je nazivnog tlaka PN 16, a izrađuju se u ravnoj izvedbi s prirubničkim spojem u skladu s HRN M.B6.053 (DIN 2533).
MATERIJALI

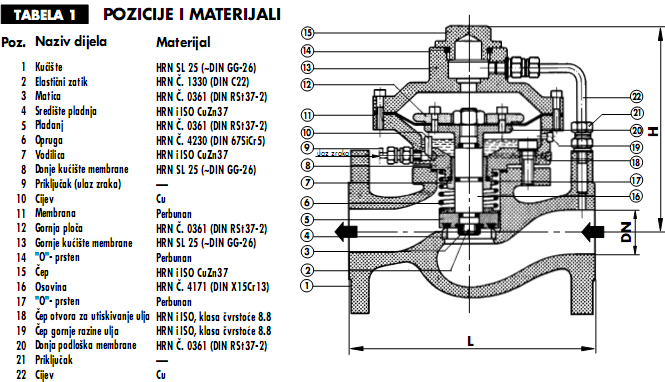

Izrađen je od materijala navedenih u Tabeli 1. Na posebni zahtjev isporučuje se i iz drugih odgovarajućih materijala.
NAČIN SPAJANJA
Spojne prirubnice u skladu su s HRN M.C5.031 (DIN 3300). Na posebni zahtjev isporučuje se i prema drugim standardima.

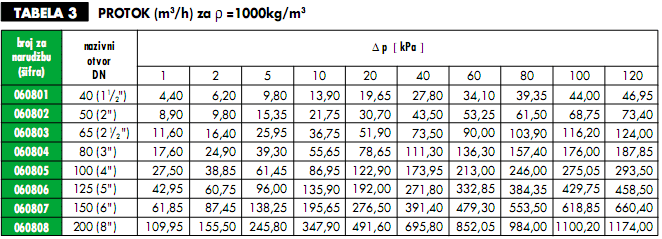

PRIMJER ZA NARUDŽBU: 060804
VDM - DN 80 - PN 16 - lož ulje
tip ventila nazivni otvor nazivni tlak radni medij
ISPITIVANJE
Provodi se tlačna proba vodom u skladu s HRN M.C5.010, a zrakom kontrola vanjske i unutarnje nepropusnosti. Za svaki ventil izdaje se Uvjerenje o tvorničkom ispitivanju.
ISPORUKA
Isporučuje se zaštićen od korozije, a priključna prirubnička površina osigurana je od mehaničkih oštećenja.
PRIMJENA

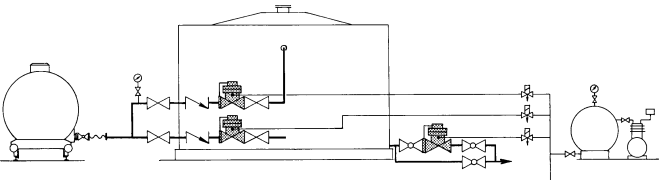

Koriste se u cjevovodnim postrojenjima za tekuće (i eventualno plinovite) medije koji se nalaze pod tlakom do temperature 333 K (60° C). Koristi se kao sigurnosno - ispusni ventil rezervoara, te kao zaporni daljinski upravljani ventil pumpnih sistema, protupožarnih ili manipulacijskih uređaja rezervoarskih prostora i sl. Tipični način primjene prikazan je na slijedećoj shemi:
UGRADNJA VENTILA
VDM se ugrađuje u horizontalni cjevovod tako da su mu osi pladnja i membrane vertikalne. Ispred i iza VDM-a ugrađuje se ručni zaporni organ (obično kuglasti pipac) zbog povremene kontrole i servisiranja ventila. Zbog eventualnih potreba manipulacije i sigurnosti izvodi se i odgovarajući obilazni vod (by-pass). Elektromagnetski razvodnik, tip EMR-2/3 priključuje se izravno na VDM (jer je u "S" izvedbi), tj. na donje kućište membrane (9) preko priključka M 12 X 1,5 s tim da osi pladnja i elektromagneta budu u vertikalnom položaju.
UPUTE ZA RAD
Otvaranje (aktiviranje) ventila
Vrši se posrednim putem pomoću instrumentacijskog plinovitog medija (zrak, dušik). Instrumentacijski plin dovodi se u VDM u donji dio kućišta ispod membrane (9), a regulacija dovoda provodi se preko elektromagnetskog razvodnika.
S obzirom da je tlak instrumentacijskog plina (200-600kPa) znatno veći od tlaka procnog medija koji prolazi kroz ventil, sila otvaranja je znatno veća od sile koju stvara procesni medij svojim tlakom u gornjem kućištu membrane i pladnju ventila, ventil se otvara.
Prestankom djelovanja tlaka instrumentacijskog plina koji se preko elektromagnetskog pneumatskog razvodnika ispušta u atmosferu, a pod djelovanjem tlačne opruge, pladanj ventila se spušta na sjedište i zatvara prolaz procesnog medija.
Cjevovod instrumentacijskog plina izvodi se od bakrenih cijevi dimenzije Ø 6 x 1mm.
Puštanje u rad
Prije početka rada u VDM obvezno treba mazalicom utisnuti ulje SAE 30 u odgovarajućoj količini. Ulje se utiskuje kroz otvor odvrnutog vijka (18) a količina se kontrolira pojavom ulja na otvoru odvrnutog vijka (19). Po završenom punjenju čepove (18 i 19) pritegnuti zajedno s njihovim brtvama. Ukoliko se tako ne postupi VDM neće pravilno, ili uopće, funkcionirati. VDM treba kontrolirati dva mjeseca nakon ugradnje, a zatim svakih daljnjih šest mjeseci. Preporuča se povremeno kontroliranje ulja u komori VDM-A i izvan periodičkih pregleda.
