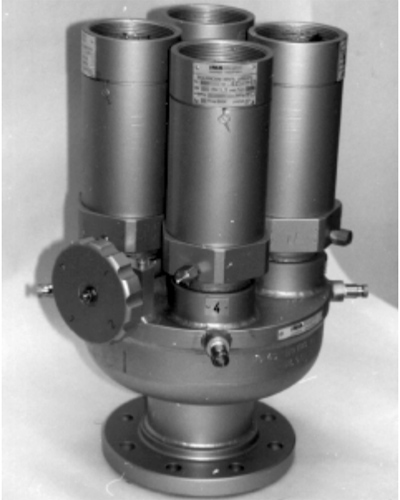

Sigurnosni ventili s razdjelnom glavom za UNP TIP RG

U PDF dokumentu ispod nalaze se detaljne informacije o ovom proizvodu

PN 40,  DN 50-100

Sigurnosni ventili s razdjelnom glavom za UNP TIP RG

PRIMJENA

Sigurnosni ventili s razdjelnom glavom primjenjuju se na nehlađenim, stacionarnim spremnicima s ukapljenim naftnim plinom (UNP, propan - butan), kao primarni sigurnosni uređaji. Izrađuje se u dimenzijama: DN 50, DN 65, DN 80 i DN 100.


NAČIN RADA

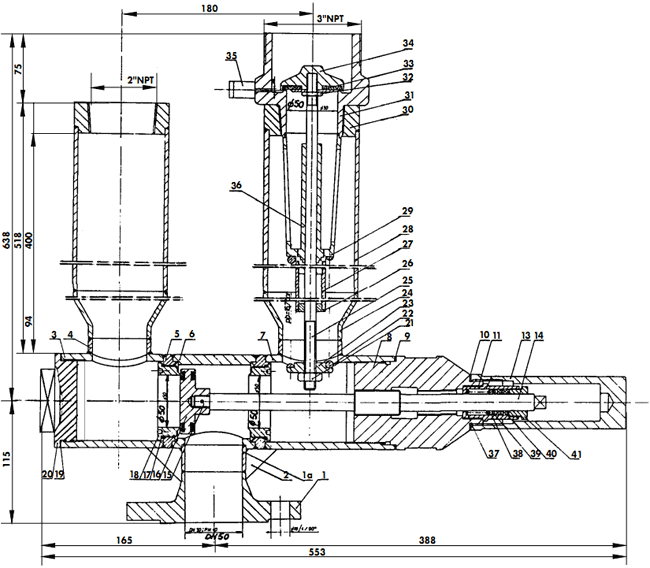

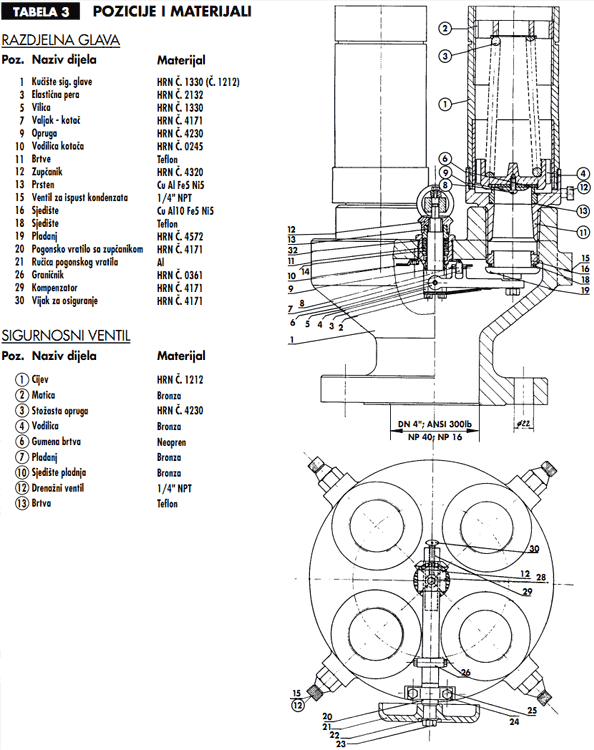

Razdjelna glava omogučava instaliranje sigurnosnih ventila tako da jedan od njih može biti izvan slobodnog protoka, omogučujući  servisiranje ili zamjenu jednog od ugrađenih sigurnosnih ventila, a da spremnik ostane u funkciji. Razdjelne glave s dva instalirana sigurnosna ventila (DN 50, DN 65, DN 80 i DN 100), kvalitetnim zatvaranjem putem klipa omogućavaju zamjenu ili servis jednog sigurnosnog ventila, a razdjelna glava DN 100 eliminaciju jednog sigurnosnog ventila preko ručnog kola na bloku. Okretanjem ručnog kola pokreće se pogonsko vratilo sa zupčanikom koje sjeda na otvor sigurnosnog ventila.


ISPITIVANJE

Sigurnosni ventili ispitani su zrakom u skladu s HRN ME. 0.060 - 1982. Već primjenjeni, moraju se ispitivati radi pravilnog funkcioniranja u razmacima koji su definirani važećim standardima za posude pod tlakom.

TABELA 1 - METRIČKI PODACI

PRIMJER ZA NARUDŽBU: 031303

RG                 - DN 80              PN 40                - propan - butan
tip ventila        nazivni otvor        postavni tlak        radni medij

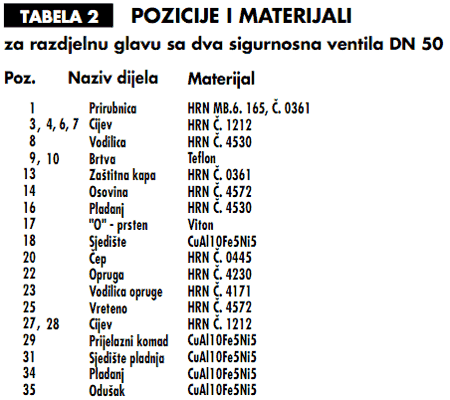

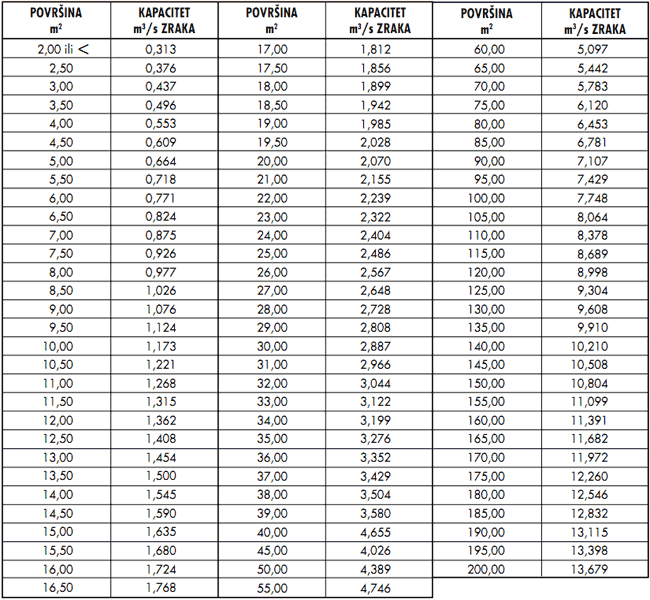

TABELA 4 - DIMENZIONIRANJE SIGURNOSNIH VENTILA ZA  NEHLAĐENE SPREMNIKE

Najmanji potrebni kapacitet ispuštanja u m3/s zraka kod tlaka od 1,2 puta najveći dozvoljeni tlak kod početka ispuštanja sigurnosnih ventila na nehlađenim spremnicima

Napomene:

Površina = ukupna vanjska površina spremnika u m2. U slučaju da površina spremnika nije upisana na nazivnoj pločici ili oznaka nije čitljiva, površina se može izračunati upotrebom jedne od slijedećih formula:
1.  Cilindrični spremnik sa polukuglastim podnicama
    - Površina = dužina preko svega x vanjski promjer x 3,1416
2.  Cilindrični spremnik sa podnicama koje nisu polukuglaste
   - Površina = (dužina preko svega + 0,3 x vanjski promjer) x vanjski promjer x 3,1416
3.  Kuglasti spremnik
    - Površina = (vanjski promjer) 2 x 3,1416
Kapacitet m3/s zraka = potrebni kapacitet u m3/s zraka kodstandardnih uvjeta, tj. atmosferskog tlaka 1,013 bar apsolutno i temperature 15,60 C.
Kapacitet ispuštanja se može interpolirati za međuvrijednosti površine. Za spremnike ukupne vanjske površine veće od 200,00 m2, potrebni kapacitet se može izračunati koristeći sljedeću formulu:
- Kapacitet m3/s zraka = 0,1775 X A0,82
A = ukupna vanjska površina spremnika u m2.
Ventili koji nemaju oznaku "zrak" imaju oznaku kapaciteta u m3/s UNP. Ovo se može pretvoriti u kapacitete zraka tako  da se vrijednosti kapaciteta za UNP pomnože sa niže navedenim faktorima.
Kapaciteti zraka mogu se pretvoriti u kapacitete UNP tako da se kapacitet zraka podijeli sa niže navedenim faktorima.
Q m3/s zraka = k x Q m3/s UNP
Q m3/s UNP = Q m3/s zraka / k
k = faktor za pretvorbu u kapacitet zraka i iznosi kako je navedeno u Tablici 5.


TABELA 5 - FAKTOR ZA PRETVORBU U KAPACITET ZRAKA
