Zupčasta pumpa TIP ZP-2/6

U PDF dokumentu ispod nalaze se detaljne informacije o ovom proizvodu

Zupčasta pumpa TIP ZP-2/6

PRIMJENA

Zupčaste pumpe namijenjene su za rad s naftom i naftnim derivatima, a mogu se koristiti i za slične neagresivne medije. Osobito su pogodne za manipulaciju s gustim medijima (viskozitet 45 mm2/s).
Ove pumpe se vrlo uspješno koriste za različite potrebe, a naročito:

• U energetskim postrojenjima za dobavu tekućeg goriva plamenicima kotlova i peći
• U agronomiji (sušare i sl.) za cirkulaciju vrućih ulja
• U transportu za punjenje i pražnjenje vagonskih i auto cisterni koje prevoze lož ulje, mazivo ulje i sl.
• Na benzinskim stanicama i skladištima goriva (za manipulaciju s težim naftnim derivatima)
• U prehrambenoj industriji za prepumpavanje biljnih i životinjskih ulja i masti

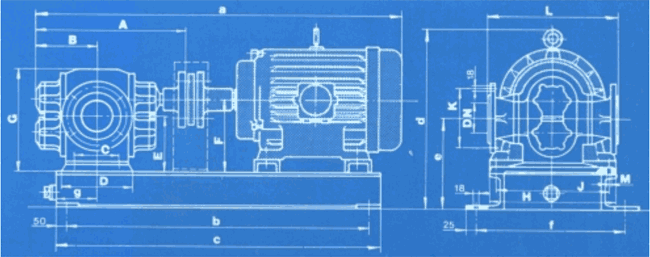

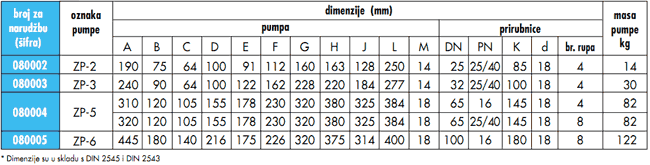

TABELA 1 - DIMENZIJE I MASE PUMPE (BEZ ELEKTROMOTORA)

TABELA 2 - DIMENZIJE I MASE PUMPE SA STANDARDNIM ELEKTROMOTOROM I POSTOLJEM

TABELA 3 - ZUPČASTE PUMPE s EM u "S" izvedbi

PRIMJER ZA NARUDŽBU

ZP - 3             - 36 l/min         - 1,5 MPa           - vruće ulje        - 340 K              - 20 mm2/s
tip pumpe          kapacitet          radni tlak          radni medij         temp. medija         viskozitet medija

TEHNIČKI OPIS

Osnovne dimenzije pumpi navedene su u Tabeli 1. Zupčaste pumpe su potpuno zatvorene. Opremljene su sigurnosnim prestrujnim ventilom (osim pumpe ZP-6) koji kod  povećanog tlaka propušta medije od tlačne strane preko prestrujnog kanala na usisnu stranu pumpe. Ovaj ventil osigurava pumpu i priključnu instalaciju od prekomjernog povećanja tlaka, ali se ne dozvoljava prekidanje odvoda ulja u duljem trajanju, jer se manja količina ulja brzo zagrije, pa može prouzročiti oštećenje pumpe. Zupčaste pumpe pokrivaju područje dobave od 0,6 do 50 m3/h s nazivnim tlakovima PN 16 i 25. Usisna visina Hs je 4 m kod viskoziteta min. 3 mm2/s do max. 45 mm2/s. Na posebnom listu prikazani su dijagrami dobave zupčastih pumpi. Navedene dimenzije standardnih zupčastih pumpi vrijede za ugrađene elektromotore prema preporukama standarda IEC. Maksimalna radna temperatura je 353 K (80° C). Na svakoj pumpi je pričvršćena pločica koja sadrži osnovne podatke: broj pumpe, tip, godinu proizvodnje, kapacitet, tlak i brojokretaja.


MATERIJALI

Pojedini dijelovi pumpi izrađeni su od sljedećih materijala:

• Kućište od kvalitetnog sivog lijeva
• Zupčanici od legiranog čelika
• Osovina i vratilo od legiranog čelika
• Kotrljajući ležaji odgovarajuće kvalitete
• Elastične spojke od kvalitetnog sivog lijeva s gumenim uloškom
• Priključne prirubnice od sivog lijeva prema HRN-u
• Postolje zavarene konstrukcije od čeličnih profila


ELEKTROMOTORI

Za pogon zupčastih pumpi upotrebljavaju se standardni trofazni (380 V, 50 Hz) asinhroni elektromotori, kavezni, zatvorene izvedbe (zaštita IP 54). Na posebni zahtjev isporučujemo elektromotore za rad u eksplozivnoj atmosferi u "S" izvedbi (eksplozivna zaštita) uz atest komisije za ispitivanja "S" uređaja. Elektromotor je jedini dio elektoroopreme koji se isporučuje sa zupčastom pumpom.


NAČIN SPAJANJA

Priključci su prirubnički u skladu s HRN M.B6.053 i 054 (DIN 2533 i 2534). Na posebni zahtjev izvodimo priključke i prema ostalim standardima.


ISPITIVANJE

Za sve zupčaste pumpe dostavljamo atest o proizvodnom ispitivanju s "Q - p" dijagramom te garanciju za deklarirane količine i tlakove dobave i funkcionalnost u pogonu prema garantnim uvjetima. Suvremena konstrukcija, precizna obrada i detaljna kontrola svake pojedine pumpe garantiraju solidnu izvedbu i postojanost u radu.


UPUTE ZA MONTAŽU

Kod montaže zupčastih pumpi obvezno je pridržavati se smjera protoka koji pokazuju strelice na pumpi. Ukoliko kupac želi promjenu smjera pumpanja, potrebno je pumpu vratiti u  SPECIJALNU OPREMU na preinaku. Postolje zupčastih pumpi nije predviđeno za prihvačanje bilo kakvih sila koje bi mogle nastupiti zbog termičke dilatacije cjevovoda. Zbog toga je potrebno o tome voditi računa prilikom projektiranja instalacije u koju će pumpa biti ugrađena. Za siguran i trajan rad elektromotora i zupčastih pumpi ZP-3, ZP-5 i ZP-6 preporuča se ugradnja posebnog sigurnosnog prestrujnog ventila za vraćanje medija s tlačne strane na usisnu pomoću zaobilaznog voda. Ovaj prestrujni ventil treba biti podešen za rad kod sličnog tlaka kao što radi sigurnosni prestrujni ventil u kućištu pumpe. Kod upotrebe zupčastih pumpi za diskontinuirani rad s medijima visokog krutišta (mazut, loj itd.) potrebno je predvidjeti grijanje pumpe do temperature koja će garantirati tekuće stanje medija zaostalog u pumpi. Svaku zupčasta pumpu treba zaštititi u radu ugradnjom filtera na usisnoj strani.


UPUTE ZA ODRŽAVANJE

Zupčaste pumpe isporučujemo s kotrljajućim ležajima ispunjenim mazivom mašću, što je dovoljno za rad pumpe od približno 2000 sati, ali ne duže od 6 mjeseci. Nakon isteka označenog roka ili predviđenih sati rada potrebno je ponovnopodmazivanje kotrljajućih ležaja. Pri tome je potrebno skinuti poklopce ležajeva, te očistiti ležaj od dotrajale masti, a onda ga isprati u benzinu ili petroleju, osušiti i ponovno napuniti mašću za podmazivanje kotrljajućih ležaja (INA - LIS 2 ili odgovarajuća mast) te ih ponovo zatvoriti poklopcima ležaja. Tako podmazani ležaji mogu raditi još 2000 sati ili 6 mjeseci. Prilikom svakog uključivanja pumpe u rad, potrebno je provjeriti da li je zaostali medij u pumpi u tekućem stanju, jer ukrućeni medij u pumpi preopterećuje elektromotor u njegovom najkritičnijem momentu (start) i oštećuje pumpu.


ISPORUKA

Isporučuje se zaštićena od korozije, a priključne navojne odnosno prirubničke površine osigurane su od mehaničkih oštećenja. Pumpa s električnim grijačem isporučuje se na posebni zahtjev.


IZBOR PUMPE

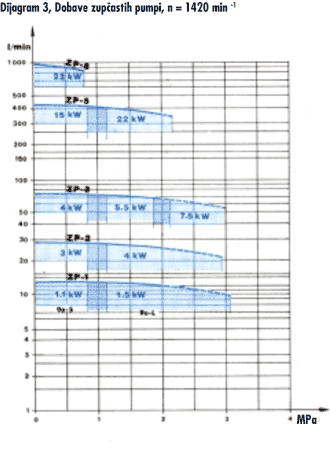

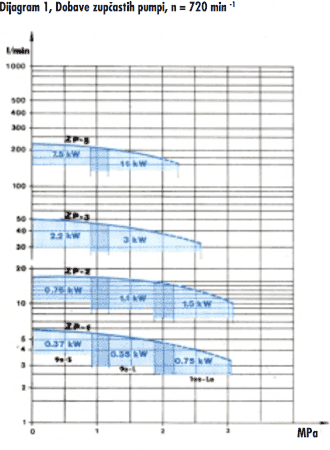

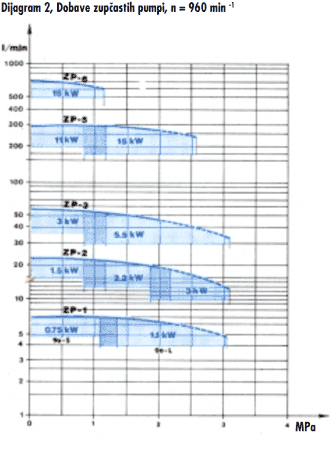

Dijagrami dobave zupčastih pumpi odnose se na rad s medijima viskoziteta 45,2 mm2/s, a na posebni zahtjev isporučujemo pumpe čije su karakteristike definirane kod drugih viskoziteta. Ovo ne znači da se naše standardne pumpe ne mogu upotrijebiti za rad s medijima drugog viskoziteta. Naime, navedene dobavne količine i tlakovi mogu se postići jedino kod medija s viskozitetom od 45,2 mm2/s dok su kod medija drugih viskoziteta drukčije karakteristike.
